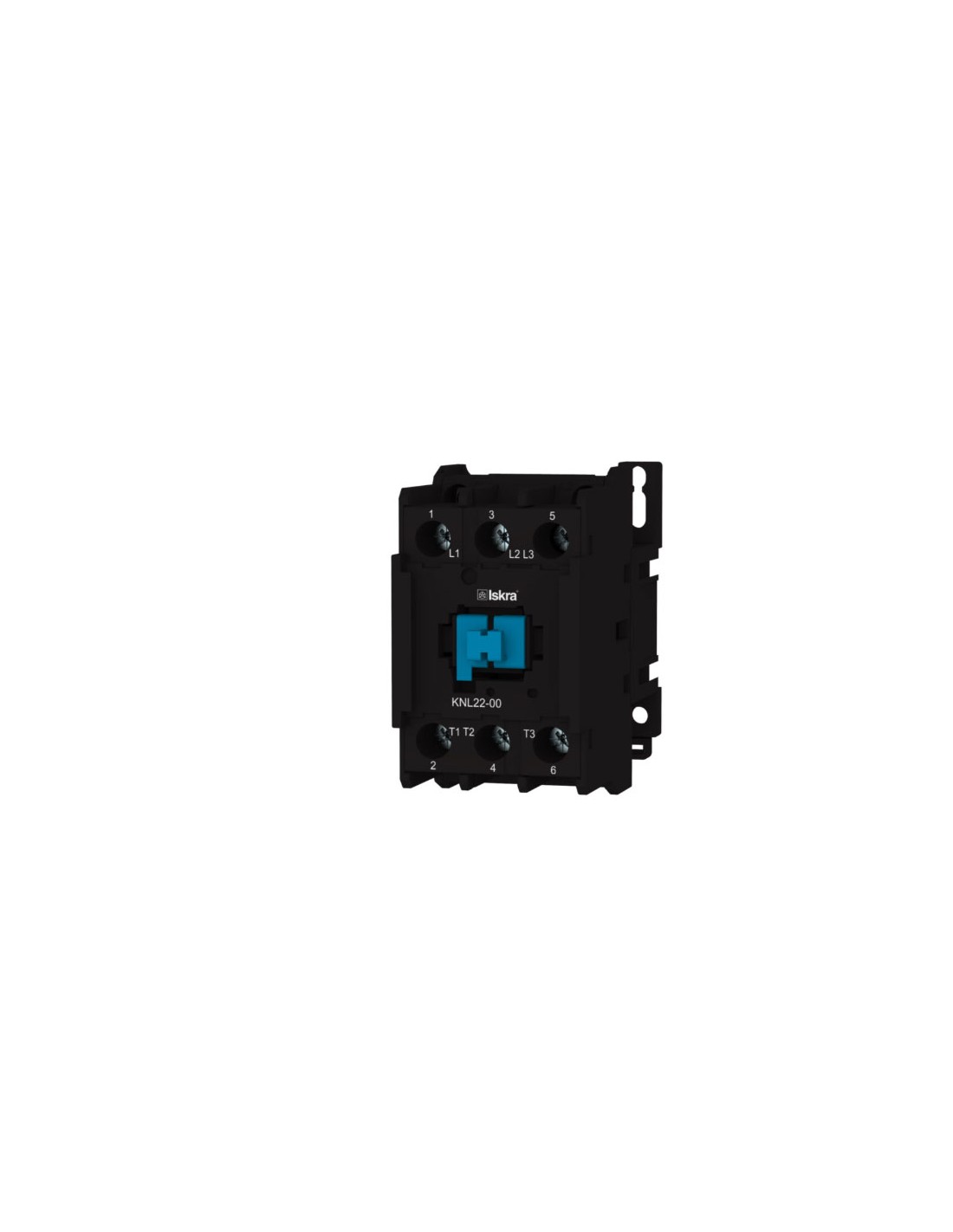

Elektrisches Leistungsschütz KNL 22-00 400V 1100821 Wimex

Ein Wimex KNL 22-00 400V-Schütz ist ein elektromechanisches Gerät, das als Fernschalter für elektrische Lasten mit hoher Leistung verwendet wird, typischerweise Elektromotoren oder Widerstände. Seine Hauptfunktion besteht darin, einen Stromkreis basierend auf einem Steuersignal mit niedrigerer Spannung zu schließen oder zu öffnen. Dieses spezielle Modell hat die folgenden Eigenschaften, die seinen Einsatzbereich definieren: Leistungsschütz: Es ist für hohe Ströme und Spannungen ausgelegt und daher für industrielle Anwendungen geeignet. KNL 22-00: Gibt das spezielle Modell und seine Fähigkeiten an. Die 22“ bezieht sich auf den Nennstrom, der 22 A bei 400 V in der Nutzungskategorie AC-3 (typisch für Motoren) beträgt. Die 00“ gibt an, dass das Schütz zwei Hauptleistungskontakte und keine Hilfskontakte (normalerweise offene oder normal geschlossene Kontakte) hat. Die Datenblätter für die KNL 22-00-Modelle geben jedoch tatsächlich einen NC-Hilfskontakt (normalerweise geschlossen) an, was ein wichtiges technisches Detail ist. 400 V: Dies bezieht sich auf die Versorgungsspannung der Schützspule. Es ist die Spannung, die das Schütz erregt“ und seinen Betrieb auslöst. Das bedeutet, dass der Steuerkreis für dieses Schütz 400 V betragen muss.

- Modell KNL22 400 V 1 Öffner
- Spannung 400V
- Thermischer Strom 35
- bei 400V AC-3 le (A) - 22
- bei 400V AC-3 kw - 11
- 1Ö-Kontakte
- Frequenz 50/60 Hz
- Abmessungen L mm 45
-
