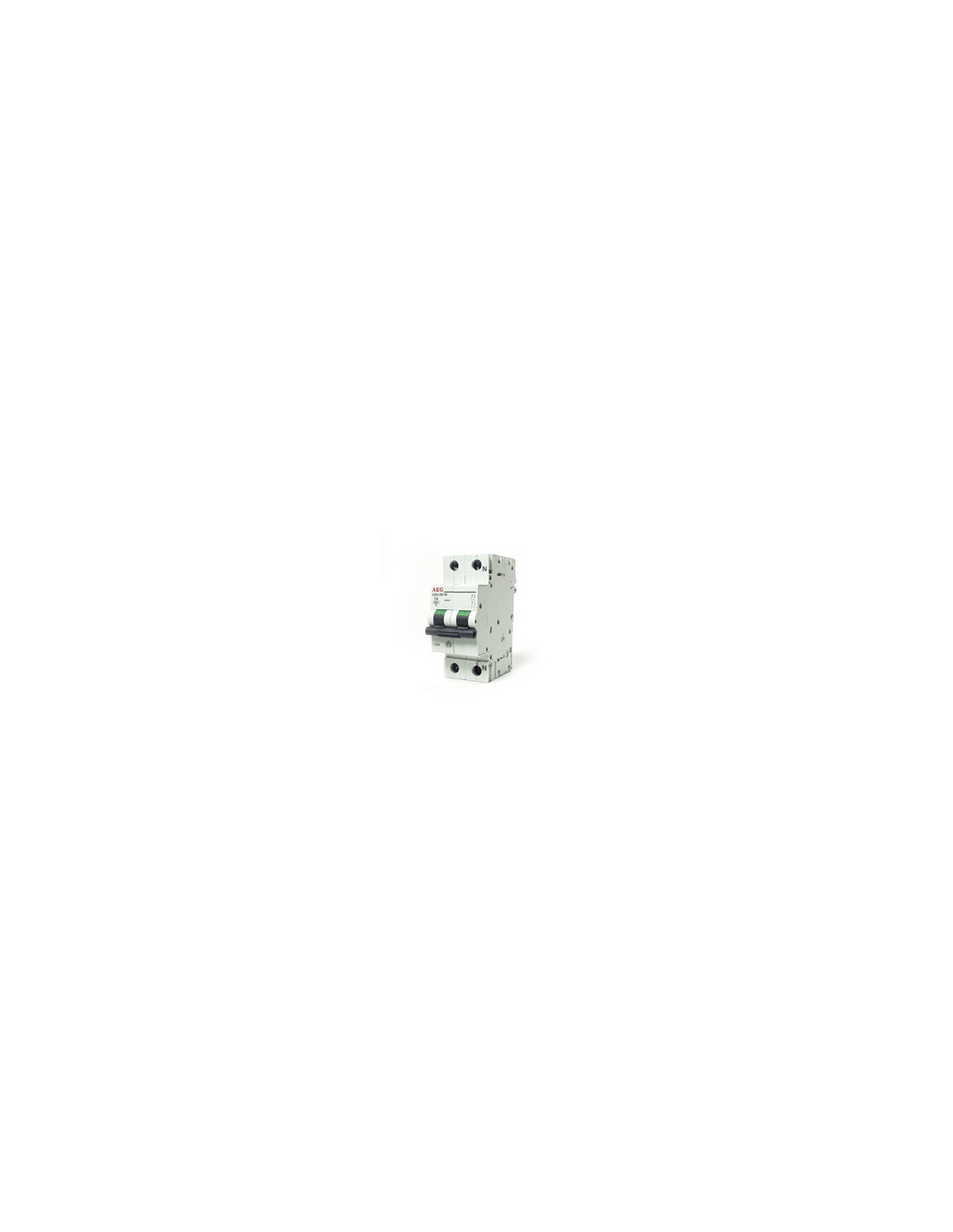

Interrupteur magnéothermique automatique civil industriel aeg elfa e90e 1 nc 20a 4,5ka e91ec20n.
type de disjoncteur.
l'interrupteur magnétothermique automatique est un dispositif qui nous rassure en cas de court-circuit, de surtension ou de dysfonctionnement d'un équipement électrique. petit produit mais aux mille vertus, notamment en protection électrique.
habituellement, l'interrupteur magnétothermique est positionné dans le panneau électrique général près du différentiel, de sorte qu'il y a une meilleure protection.
si nous regardons les lois sur le système électrique en italie, il est rapporté que dans tout panneau électrique et dans les systèmes civils, des interrupteurs magnétothermiques automatiques doivent être installés avec l'interrupteur différentiel qui a pour fonction de nous protéger en cas de choc électrique ou de toute dispersion.
comment fonctionne ce produit qui nous protège de la ligne électrique. en cas de dispersion d'un petit appareil ou d'un court-circuit, l'interrupteur magnétothermique automatique intervient immédiatement en bloquant le passage électrique. si, lorsque vous souhaitez le réinitialiser, il se déconnecte à nouveau, dans ce cas, vous devez d'abord retirer l'appareil de la prise de courant, puis tout réinitialiser.
la chose fondamentale est de s'enregistrer dans n'importe quelle maison, bureau ou magasin, etc. pour éliminer les interrupteurs à fusibles et installer l'interrupteur magnétothermique automatique qui permet de donner une plus grande sécurité à ces endroits grâce à leur sensibilité, la protection est obtenue en interrompant le passage du courant électrique dans un circuit en cas de surtensions sans même alourdir le 'installation .
il remplace les anciens interrupteurs à bascule à fusible avec un avantage supplémentaire avec une grande précision de déclenchement. facile à réinitialiser simplement en appuyant sur le levier sur le côté avant du disjoncteur.
système électrique général de sauvetage pour les lignes.
puis quand il faut aussi protéger des installations industrielles ou des centres commerciaux ou des entreprises où il faut avoir la sécurité pour ceux qui y travaillent et il est toujours bon de diviser les zones électriques en secteurs avec les interrupteurs automatiques qui existent unipolaire, bipolaire, tripolaire et tétrapolaire. de façon à avoir un système toujours prêt à intervenir avec la protection sur la ligne électrique uniquement là où le défaut est détecté et à maintenir le courant sur les autres lignes.
interrupteurs magnétiques avec din.
caractéristiques techniques
courant nominal in (a) 20
nombre de pôles 1 n
capacité nominale de court-circuit (ka) 4,5
courbe de déclenchement c (5-10 in)
norme en 60898
nombre de modules 2
puissance dissipée (w) 3,12
tension nominale ac (v) 230
tension de service min-max ac (v) 12-250
fréquence (hz) 50/60
tension nominale dc (v) -
tension de service min-max dc (v) -
convient pour le sectionnement selon en 60947-2 no
température de fonctionnement (° c) -25 / 55
température de stockage (° c) -55 / 55
homologations vde, imq
température de référence (° c) 30
classe de limitation 3
